消防报批需要哪些图纸

浏览：691 | 日期：2025-05-01 | 作者： 三亩田室内设计

　　消防报批都需要哪些图纸呢?相信很多人都不是很清楚，下面三亩田设计为大家介绍，报消防需要什么图纸：



　　问



　　消防审核需要哪些图纸?



　　答



　　报消防的图纸都是消防蓝图。

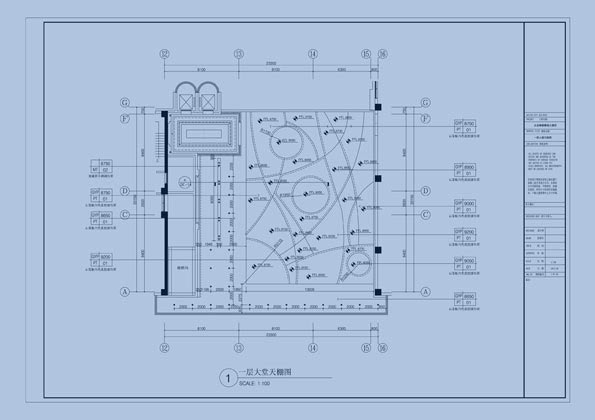

　　消防蓝图

　　



　　1：设计说明



　　2：原示平面图



　　3：平面布置图【轴线和装修层的原示竣工图的轴线必须一致】



　　4：隔断尺寸图



　　5：地面铺装图



　　6：电气系统图



　　7：电气说明图



　　8：天花布置图



　　9：空调布置【整层装修时需要空调布置图，局部不需要】



　　10：强电布置图



　　11：弱电布置图



　　12：消防烟感布置图



　　13：应急照明及安全出口示意图



　　14：消防疏散布置图



　　15：消防自然排烟图【不符合自然排烟的应有消防机械排烟图】



　　16：消防喷淋布置图



　　消防图纸规范



　　1：办公室的消防通道为1.5M、1.6M、1.8M;



　　2：室内每个门的尺寸不允许小于900M;



　　3：中控室的最小面积是6㎡;



　　4：轴号标注要求：



　　01：横向为阿拉伯数字



　　02：综向为英文字母(注英文字母“I”和“O”不可作为)。



　　5：指北针(原始平面图和平面布置图上放，其他图纸无需放);



　　6：喷淋、烟感的图纸不可以出现在同一张图纸里;



　　7：里面需要有两个喷淋之间的距离，并标出管径，喷淋的最大保护半径1.8M，两个喷淋之间的最大距离不能大于3.4M，最小距离不能小于2.4M;



　　8：综合天花图，综合天花图包括：顶面造型图、喷淋点位图、烟感点位图、风口图、如有广播、也需增加广播位置图(注：风口图必须跟烟感之间距1.5M);



　　9：装修区域必须有两个逃生出口，室内房间面积超过50㎡必须两个门。(主入口门可向里开，但消防门必须向外开。并保证个门之间的距离不小于5M );



　　10：可燃气体探测器设计5M，现场有阀门;



　　11：装修场所采用的是自然排烟时，如有的房间不能开启外窗时，其房间的隔断可做不到顶的隔断，距顶的距离是450mm，可开启窗户的面积必须是该装修场所建筑面积的2%。



　　温馨提示



　　在文章的最后为大家总结，大致上消防图纸都是这些，消防需要整套图纸，包括装修、照明、消防等图纸，当然还有其它的资料，不同的规模，做法有区别，最好去办事单位咨询一下。
